Yagona qatorli silindrsimon rulman

1. Xususiyatlari: Bir qatorli silindrsimon rulman bitta ajratiladigan turdagi rulmandir.
Odatda, bitta qatorli silindrsimon rolikli halqa quyidagi to'rtta asosiy komponentdan iborat:
ichki halqa, tashqi halqa, roliklar va qafas.
2. Seriya turi: NU, NJ, N, NF seriyali silindrsimon rulman.
3. Afzalliklari: Bir qatorli silindrsimon rulman bitta ajratiladigan turdagi rulmandir. Odatda, bitta qatorli silindrsimon rolikli halqa to'rtta asosiy komponentdan iborat: ichki halqa, tashqi halqa, rulolar va qafas. Roliklar, odatda, rulman halqasining ikki qovurg'asi tomonidan boshqariladi.
Ushbu turdagi rulmanni yig'ish, qismlarga ajratish oson va yuqori tezlikda aylanish holatlarida qo'llaniladi. Shunday qilib, bir xil o'lchamdagi oddiy radiusli rulman bilan solishtirganda, silindrsimon rulman yuqori radial yuk va yuqori zarba qarshiligini talab qiladigan holatga ko'proq mos keladi.
Odatda, u eksenel yukni ko'tarish uchun ishlatilmaydi. Uning ichki va tashqi halqalarining o'qlari orasidagi burchak kichik, odatda 4' dan kam bo'lishi kerak. Roliklarning profili va poyga generatrixlari moyillik talabini biroz kamaytirishi mumkin.
Biz bir qatorli silindrsimon rulmanlarni ishlab chiqaramiz, bir nechta dizaynlarda mavjud. Asosiy farq - gardishlarning konfiguratsiyasi. Eng mashhur dizaynlar - N dizaynli podshipnik, NU dizaynli podshipnik, NJ dizayn rulmanı, NUP dizaynli podshipnik.
4. Hajmi diapazoni: Inter diametri: 120-1320mm
5. Material: GCr15/GCr15SiMn/G20Cr2Ni4A
Surishtiruv yuborish Download

Bir qatorli silindrsimon rulman nima?

mahsulot-1-1

A Yagona qatorli silindrsimon rulman bir qator silindrsimon roliklardan tashkil topgan prokat elementli podshipniklarning bir turi. Ushbu dizayn rulmanga yuqori radial yuklarni ko'tarish va ishqalanish va eskirishni minimallashtirish bilan birga yuqori tezlikda ishlash imkonini beradi. Ushbu rulmandagi silindrsimon roliklar aylanish o'qiga parallel ravishda hizalanadi, bu esa rulmanlar bilan solishtirganda poyga yo'llari bilan kattaroq aloqa maydonini ta'minlaydi. Bu og'ir yuklarni ko'tarishda va og'ir sharoitlarga bardosh berishda samaraliroq bo'lgan rulmanga olib keladi.

Nima uchun bitta qatorli silindrsimon rulmanlar uchun CHG rulmanini tanlash kerak?

  1. Moslashtirish va yechimlar: Biz turli xil ish sharoitlarining o'ziga xos ehtiyojlarini qondirish uchun moslashtirilgan echimlarni taqdim etamiz, bu bizning rulmanlarimiz noyob ilovalaringizda optimal ishlashini ta'minlaydi.

  2. Sanoat tajribasi: Sanoatda 30 yildan ortiq vaqt mobaynida biz yirik kompaniyalar bilan hamkorlik qilish va murakkab rulman talablarini bajarish bo'yicha tasdiqlangan tajribamiz bor.

Qo'shimcha ma'lumot olish yoki maxsus ehtiyojlaringizni muhokama qilish uchun biz bilan bog'laning sale@chg-bearing.com.

texnik Ma'lumotlarni

spetsifikatsiyasi Tafsilotlar
Shrift Yagona qatorli silindrsimon rulman
Ichki diametri 90 mm dan 1500 mm gacha sozlanishi
Tashqi diametri 120 mm dan 1900 mm gacha sozlanishi
eng 20 mm dan 300 mm gacha sozlanishi
ashyo Yuqori sifatli krom po'lat yoki zanglamaydigan po'lat
Imkoniyatlarni yuklang Dizaynga xos bo'lgan yuqori radial yuk hajmi
harorat oralig'i -40 ° C dan + 150 ° C gacha
Soqol Yog 'yoki yog', moslashtirilgan
Muhrlar Ochiq, himoyalangan yoki muhrlangan

Bir qatorli silindrsimon rulmanlarning afzalliklari

  1. Yuqori yuk hajmi: Ushbu podshipniklar og'ir radial yuklarni qo'llab-quvvatlash va zarba yuklariga bardosh berish uchun mo'ljallangan, bu ularni talabchan ilovalar uchun ideal qiladi.

  2. Yuqori tezlikda ishlash: Dizayn ishqalanish va issiqlik hosil bo'lishini minimallashtiradi, bu esa unumdorlikni pasaytirmasdan yuqori tezlikda ishlash imkonini beradi.

  3. mustahkamlik: Yuqori sifatli materiallardan tayyorlangan bu podshipniklar mukammal aşınma qarshiligi va uzoq umr ko'rish imkonini beradi, bu esa tez-tez almashtirishga bo'lgan ehtiyojni kamaytiradi.

  4. Samarali xarajat: Ularning yuk va tezlikni ko'tarishdagi samaradorligi texnik xizmat ko'rsatish va foydalanish xarajatlarini uzoq muddatli tejashga olib keladi.

ilovalar

Yagona qatorli silindrsimon rulman turli sohalarda keng qo'llaniladi, jumladan:

  • Metallurgiya sanoati: Yuqori pechlar, prokat tegirmonlari va po'lat ishlab chiqarish uskunalari kabi katta aylanadigan uskunalar uchun.
  • Kon mashinalari: Yuqori yuk ko'tarish qobiliyati va chidamliligi muhim bo'lgan maydalagichlarda, ekranlarda va oziqlantiruvchilarda.
  • Sanoat dvigatellari va vites qutilari: Yuqori tezlikda va og'ir yuklarni talab qiladigan ilovalarni qo'llab-quvvatlash.
  • Qurilish uskunalari: Og'ir sharoitlarda ishlaydigan mashinalarda.

Yuklab olish uchun qo'llanma

  1. tayyorgarlik: Mil va korpus toza va axlatdan xoli ekanligiga ishonch hosil qiling.
  2. Alignment: Noto'g'ri joylashishni oldini olish uchun rulmanni mil va korpus bilan to'g'ri tekislang.
  3. Qo'shish: Shikastlanmaslik uchun mos vositalar yordamida podshipnikni ohista bosing.
  4. Soqol: Ishlamasdan oldin podshipnikga tavsiya etilgan moylash moyini qo'llang.
  5. Tekshirish: Rulmanning hech qanday noodatiy shovqin yoki qarshiliksiz silliq aylanishini tekshiring.

Xizmat va parvarish

  1. Muntazam tekshirish: Vaqti-vaqti bilan rulmanda eskirish, shikastlanish yoki ifloslanish belgilarini tekshiring.
  2. Soqol: To'g'ri ishlashini ta'minlash va ishqalanishni kamaytirish uchun tegishli moylash darajasini saqlang.
  3. tozalash: Chiqindilarning shikastlanishiga yo'l qo'ymaslik uchun rulman maydonini toza tuting.
  4. o'zgartirish: Agar haddan tashqari eskirish yoki shikastlanish belgilari kuzatilsa, rulmanni darhol almashtiring.

Bizning sertifikatimiz

mahsulot-1-1



FAQ

Savol: Qanday turdagi moylash tavsiya etiladi? Javob: Biz yog 'va moy moylash variantlarini taklif qilamiz. Tanlov sizning maxsus dasturingiz va ish sharoitingizga bog'liq.

Savol: Ilovam uchun to'g'ri o'lchamni qanday aniqlash mumkin? Javob: Ichki va tashqi diametrlarni, shuningdek, rulman maydonining kengligini o'lchang. To'g'ri o'lchamni tanlashda yordam olish uchun texnik yordamimiz bilan maslahatlashing.

Savol: CHG Bearing moslashtirilgan echimlarni ta'minlay oladimi? Javob: Ha, biz o'lcham, material va moylash turini o'z ichiga olgan maxsus talablarga javob beradigan rulmanlarni sozlash bo'yicha ixtisoslashganmiz.

Mijozlar Sharh

"CHG podshipniklari Yagona qatorli silindrsimon rulman ishonchli va bardoshli ekanligini isbotladi. Ularning moslashtirish imkoniyatlari yuqori tezlikdagi mashinalarimizga mukammal moslashishga yordam berdi. Juda tavsiya etiladi!" - Jon D., ishlab chiqarish menejeri

"CHG Bearing kompaniyasining tezkor javobi va yetkazib berish uskunamiz uchun minimal ishlamay qolishini ta'minladi. Podshipniklarning sifati kutganimizdan ham oshib ketdi". - Liza M., texnik muhandis

Biz bilan bog'lanish

Batafsil ma'lumot olish yoki buyurtma berish uchun biz bilan bog'laning sale@chg-bearing.com. Bizning jamoamiz har qanday savol yoki maxsus talablaringiz bo'yicha sizga yordam berish uchun shu yerda.

mahsulot-1-1

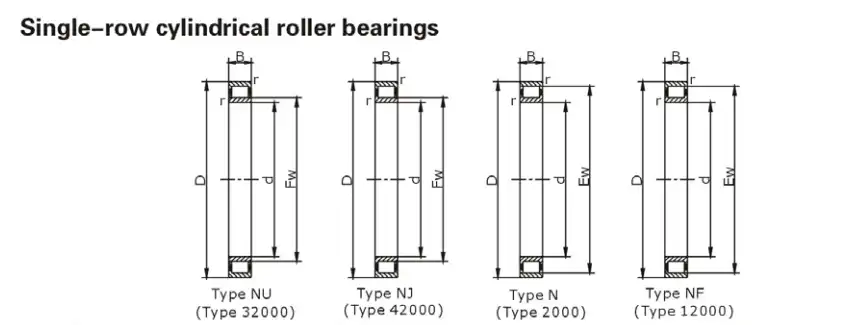

Chegara o'lchamlari Asosiy yuk ko'rsatkichlari Partiya raqami Mass Tezlikni cheklash
mm kN hozirgi original kg r / min
d D B Fw Ew rmin Cr Kor Yog ' neft
120 180 28 135 - 2 130 168 NU 1024M 32124H 2.96 3400 4000
  180 28 135 - 2 130 168 NJ 1024 42124 3.09 3400 4000
  215 40 - 191.5 2.1 250 211 N 224E 2224H 6.2 2400 3000
  215 40 143.5 - 2.1 322 422 NU 224E 32224H 6.2 2400 3000
  215 40 143.5 - 2.1 322 422 NJ 224E 42224H 6.2 2400 3000
  240 80 150 - 3 477 408 NJ 624 42724 17.8 2400 3200
  260 86 154 - 3 632 868 NU 2324E 32624 23.8 1900 2400
  310 72 - 260 5 660 530 N424 2424 29 1900 2400
  310 72 170 - 5 642 772 BMT 424 32424 29.1 1900 2400
  310 72 170 - 5 642 772 NJ 424 42424 29.1 1900 2400
130 200 33 148 - 2 152 212 BMT 1026 32126 3.84 3200 3800
  250 80 158 - 3 547 473 NJ 626 42726 18.7 2200 3000
  280 58 - 243 4 515 410 N 326E 2326 17.8 1800 2200
  280 58 167 - 4 492 620 NU 326E 32326 17.9 1800 2200
  280 58 167 - 4 492 620 NJ 326E 42326 18.2 1800 2200
  280 93 - 243 4 770 685 N2326 2626 29 1800 2200
  280 93 167 - 4 748 1060 BMT 2326 32626 28.7 1800 2200
  280 93 167 - 4 748 1060 NJ 2326 42626 29 1800 2200
  340 78 185 - 5 782 942 BMT 426 32426 41.5 1500 1900
  340 78 185 - 5 782 942 NJ 426 42426 41.7 1500 1900
140 190 24 - 178 1.5 126 190 N1928 - 2 3200 3800
  190 24 154 - 1.5 126 190 NU1928 - 1.98 3200 3800
  210 33 158 - 1.1 190 270 NU1028 32128 3.87 2400 3000
  250 68 169 - 3 500 730 NU2228 - 14.7 2000 2600
  250 68 169 - 3 438 700 NJ 2228 42528 17 2000 2600
  300 62 - 260 4 545 690 NF 328 12328 21.8 1800 2200

Chegara o'lchamlari Asosiy yuk ko'rsatkichlari Partiya raqami Mass Tezlikni cheklash
mm kN hozirgi original kg r / min
d D B Fw Ew rmin Cr Kor Yog ' neft
190 260 42 208 - 2 239 216 BMT 2938 2032938 6.45 2000 2800
  290 46 215 - 2.1 395 595 NU1038 32138 11 2000 2800
  340 55 - 302 4 630 830 N238 2238 22.9 1600 1900
  340 55 231 - 4 512 745 BMT 238 32238 21.6 1600 1900
  340 55 231 - 4 512 745 NJ 238 42238 22 1600 1900
  340 92 - 299 4 910 1400 N2238 - 38.6 1600 1900
  340 92 231 - 4 975 1570 BMT 2238 32538 38.6 1600 1900
  400 78 - 345 5 882 1190 N338 2338 50.2 1200 1500
  400 78 245 - 5 882 1190 BMT 338 32338 48.5 1200 1500
200 310 51 - 281 2 408 408 N1040 42140 10.2 1900 2400
  310 51 229 - 2.1 408 615 BMT 1040 32140 14.3 1900 2400
  310 51 229 - 2.1 408 615 NJ 1040 42140 14.7 1900 2400
  310 66 229 - 3 560 925 NU2040 - 18.5 1900 2400
  360 58 - 316 4 570 842 N240 2240 26.8 1500 1800
  360 58 244 - 4 570 842 BMT 240 32240 26.5 1500 1800
  360 58 244 - 4 570 842 NJ 240 42240 27.1 1500 1800
  420 138 - 360 4 1510 2240 N2340 2640 94.5 1200 1500
  420 165 260 - 5 1730 2660 BMT 3340 3032340 118 1200 1500
220 340 56 250 - 3 448 685 BMT 1044 32144 19.3 1800 2200
  340 56 250 - 3 448 685 NJ 1044 42144 19.6 1800 2200
  400 65 - 350 4 702 1050 N244 2244 36.7 1500 1800
  400 65 270 - 4 702 1050 BMT 244 32244 35 1500 1800
  400 65 270 - 4 702 1050 NJ 244 42244 35.4 1500 1800
  400 108 259 - 4 1360 2330 BMT 2244 32544 62.2 1300 1600
  400 108 270 - 4 1360 2330 NJ 2244 42544 62.2 1300 1600
  460 88 284 - 5 1080 1465 BMT 344 32344 75.6 1200 1500

Chegara o'lchamlari Asosiy yuk ko'rsatkichlari Partiya raqami Mass Tezlikni cheklash
mm kN hozirgi original kg r / min
d D B Fw Ew rmin Cr Kor Yog ' neft
220 460 145 284 - 5 1780 2620 BMT 2344 32644 114 1000 1300
230 350 70 - 316 2.1 856 610 NF 646 402746 26 1500 1900
  370 80 - 334 3 826 795 N646 2746 37 1400 1800
240 360 37 - 325 2.1 388 392 N0048 7002148 14.7 1000 1400
  360 56 270 - 3 470 745 BMT 1048 32148 20.4 1700 2000
  360 56 270 - 3 470 745 NJ 1048 42148 21 1700 2000
  360 92 270 - 3 855 938 BMT 3248 3032148 35.5 1000 1300
  400 74 282 - 4 975 1500 NU1148 - 39.1 1300 1600
  440 72 - 395 4 1100 1550 N248 2248 50.3 1300 1600
  440 72 295 - 4 880 1345 BMT 248 32248 46.9 1300 1600
  440 72 295 - 4 880 1345 NJ 248 42248 49.6 1300 1600
  440 120 295 - 4 1700 2500 NU2248E - 84.1 1200 1500
  500 95 310 - 5 1290 1810 BMT 348 32348 97.7 1000 1300
  500 155 310 - 5 2000 2900 NU2348 - 150 1000 1300
250 380 50 - 347 4 660 643 N650 2750 19.8 1300 1700
260 400 44 - 360 3 552 603 N0052 7002152 22.7 1500 1800
  400 65 - 364 4 621 630 N1052 2152 30.8 1500 1800
  400 65 296 - 4 592 932 BMT 1052 32152 29.5 1500 1800
  440 144 298.5 - 4 2300 3500 NU3152E - 92.9 1200 1500
  480 80 320 - 5 1100 1580 BMT 252 32252 67.2 1100 1400
280 350 33 299 - 2.1 210 440 NJ1856 - 7.31 1500 1800
  360 30 - 339 4 325 605 N1856X3 - 7.76 1400 1700
  380 46 - 354 2.1 495 875 N1956 - 15.3 1400 1700
  380 46 306 - 3 450 785 NU1956 - 14.5 1400 1700
  420 65 - 384 4 840 1500 N1056 2156 33 1400 1700
  420 82 316 - 4 1050 1900 NU2056 - 41.8 1400 1700
  420 65 316 - 4 600 965 BMT 1056 32156 33.4 1400 1700

Chegara o'lchamlari Asosiy yuk ko'rsatkichlari Partiya raqami Mass Tezlikni cheklash
mm kN hozirgi original kg r / min
d D B Fw Ew rmin Cr Kor Yog ' neft
300 420 56 332 - 3 500 850 NU1960MA - 23.4 1200 1500
  460 74 340 - 4 880 1470 BMT 1060 32160 44.4 1200 1500
  460 74 340 - 4 880 1470 NJ 1060 42160 45.1 1200 1500
  460 118 340 - 4 1690 1340 BMT 3060 3032160 72 1060 1340
  500 160 358 - 5 2000 4000 NU3160 - 135 1000 1300
  540 85 364 - 5 1350 1290 BMT 260 32260 87.2 1000 1300
  620 109 385 - 7.5 2010 1840 BMT 360 32360 166 900 1100
320 400 38 - 380 2.1 340 680 N1864 - 10.7 1100 1400
  440 72 - 408 3 735 1520 N2964M - 33.7 1200 1500
  480 74 360 - 4 890 1520 BMT 1064 32164 47 1100 1400
  480 74 360 - 4 890 1520 NJ 1064 42164 47 1100 1400
  480 95 360 - 4 1540 2800 NU2064 - 61 1100 1400
340 520 57 - 470 4 995 935 N0068 7002168 45.5 950 1200
  520 82 385 - 5 1200 2000 NU1068 32168 62.6 955 1200
  520 106 385 - 5 1950 3730 NU2068 - 84.6 955 1200
  530 133.5 - 476 4 1660 1810 N668 2768 117 880 1100
360 540 82 405 - 5 1200 2050 NU1072 32172 65.6 900 1100
  650 170 435 - 6 3500 6050 BMT 2272 32572 263 850 1000
  750 224 465 - 7.5 5010 8740 BMT 2372 32672 485 850 1000
380 480 60 - 451 2.1 647 756 N2876 2002876 24.6 900 1100
  560 82 425 - 5 1250 2150 NU1076 32176 68.5 900 1100
  680 177 451 - 6 3860 6410 NU2276 - 282 700 900
400 540 65 438 - 4 785 988 BMT 1980 1032980 42.7 950 1150
  600 90 450 - 5 1420 2480 BMT 1080 32180 88.8 900 1100
  600 148 - 554 5 2400 4400 N3080 - 151 700 900
  600 148 458 - 5 2150 4450 BMT 3080 3032180 145 700 900
  650 145 - 585 6 2830 3030 N2180 2002780 190 700 900

Chegara o'lchamlari Asosiy yuk ko'rsatkichlari Partiya raqami Mass Tezlikni cheklash
mm kN hozirgi original kg r / min
d D B Fw Ew rmin Cr Kor Yog ' neft
420 620 90 470 - 5 - - NU1084 32184 - 700 900
440 546 46 468 - 2.5 413 476 BMT 688 32788 26.5 730 920
  650 94 493 - 6 1600 2850 NU1088 32188 106 700 900
  720 122 - 648 6 2320 2220 N1188 1002788 191 510 620
460 620 95 - 580 4 1340 2930 N2992 2002992 82.4 500 630
  620 95 504 - 4 1340 2060 BMT 2992 2032992 84 500 630
  760 240 529.3 - 7.5 5210 9690 NU3192 - 419 400 500
500 670 100 543 - 5 2000 2410 NU 29/500 20329/500 99.5 560 710
  720 100 556 - 6 2050 3710 NU10 / 500 - 137 400 500
530 710 106 578 - 5 1770 3900 NU 29/530 20329/530 123 400 500
560 820 115 625 - 6 2550 4700 NU10 / 560 - 205 380 460
600 730 60 635 - 3 830 1950 NU18 / 600 - 49.2 400 500
  800 90 - 750 5 1210 2140 N19 / 600 - 115 380 460
  800 90 649 - 5 1950 2650 NU19 / 600 - 122 380 460
  800 118 650 - 5 2430 5110 NUP29/600 - 173 380 460
630 850 100 688 - 6 1850 3900 NU 19/630 10329/630 160 280 360
  850 128 685 - 6 3050 4260 NU 29/630 20329/630 206 280 360
670 820 69 708 - 4 1230 2830 NJ18/670 - 78.4 280 360
700 930 160 760 - 6 3200 4580 NU 6/700 327/700 295 310 390
710 870 74 750 - 4 1300 3000 NJ18/710 - 94.5 310 390
  950 106 - 890 6 2300 5000 N 19/710 10023/710 205 220 300
  950 106 775 - 6 2300 5000 NU 19/710 10329/710 207 220 300
800 1060 115 870 - 6 2760 6150 NU 19/800 10329/800 280 200 240
840 1040 125 - 985 3 2530 5290 N 6/840 27/840 240 200 240
850 1120 118 925 - 6 2780 6350 NU 19/850 10329/850 320 170 220
  1120 118 - 1059 6 3318 7156 NF19/850 - 282 170 220
  1120 155 917 - 6 4450 10500 NU 29/850 20329/850 425 170 220

Chegara o'lchamlari Asosiy yuk ko'rsatkichlari Partiya raqami Mass Tezlikni cheklash
mm kN hozirgi original kg r / min
d D B Fw Ew rmin Cr Kor Yog ' neft
870 1050 90 912 - 5 2140 5280 NJ18/870 - 152 170 220
880 950 60 898 - 2.5 775 2900 NU18 / 880 - 36.8 200 240
  950 60 898 - 2.5 800 3000 NUP18/880 - 39.4 200 240
950 1250 175 1024 - 7.5 5270 9120 NU 29/950 20329/950 563 140 170
  1250 224 - 1170 7.5 6780 10500 N 39/950 30029/950 745 140 170
1000 1210 92 - 1155 5 1350 2760 N18 / 1000 - 206 120 150
  1220 100 1053 - 6 2376 5895 NU 18/1000 10328/1000 265 120 150
  1220 128 1058 - 6 3200 8850 NU28 / 1000 - 319 120 150
  1220 128 - 1165 6 3680 10020 NF28/1000 - 350 120 150
  1220 128 1053 - 6 2376 5896 NUP 18/1000 10928/1000 287 120 150
  1320 185 1082 - 7.5 6336 15570 NU 29/1000 20329/1000 700 110 140
1060 1280 165 1120   6 3750 11300 NU38 / 1060 - 427 120 150
  1280 128 - 1225 6 3222 9360 N 28/1060 20028/1060 360 110 140
  1400 150 1162 - 7.5 4500 10000 NU 19/1060 10329/1060 683 120 150
  1400 195 1142 - 7.5 6489 15570 NU 29/1060 20329/1060 870 120 150
  1400 250 1146 - 7.5 8217 21600 NU 39/1060 30329/1060 1070 120 150
  1500 325 - 1390 9.5 11700 29250 N 30/1060 30021/1060 1900 - -
1120 1360 106 1182 - 6 3069 7785 NJ 18/1120 10428/1120 335 - -
  1360 180 1180   6 5700 17300 NU38 / 1120 - 547 - -
  1580 345 1231 - 9.5 14130 35100 NU 30/1120 30321/1120 2150 - -
1180 1420 106 1245 - 6 3250 8500 NU18 / 1180 - 328 - -
  1420 106 1245 - 6 2727 7020 NJ 18/1180 10428/1180 350 - -
  1540 206 1258 - 7.5 8073 19440 NU 29/1180 20329/1180 1050 - -
  1540 272 - 1466 7.5 10080 26100 N 39/1180 30029/1180 1400 - -
1250 1750 290 - 1635 9.5 11520 27450 N 20/1250 20021/1250 2320 - -
  1630 170 1350   7.5 6300 15400 NU19 / 1250 - 952 - -
1320 1600 122 1395 - 6 34200 9000 NU 18/1320 10328/1320 530 - -

Yoqishi mumkin

Onlayn xabar
SMS yoki elektron pochta orqali so'nggi mahsulotlarimiz va chegirmalarimiz haqida bilib oling
